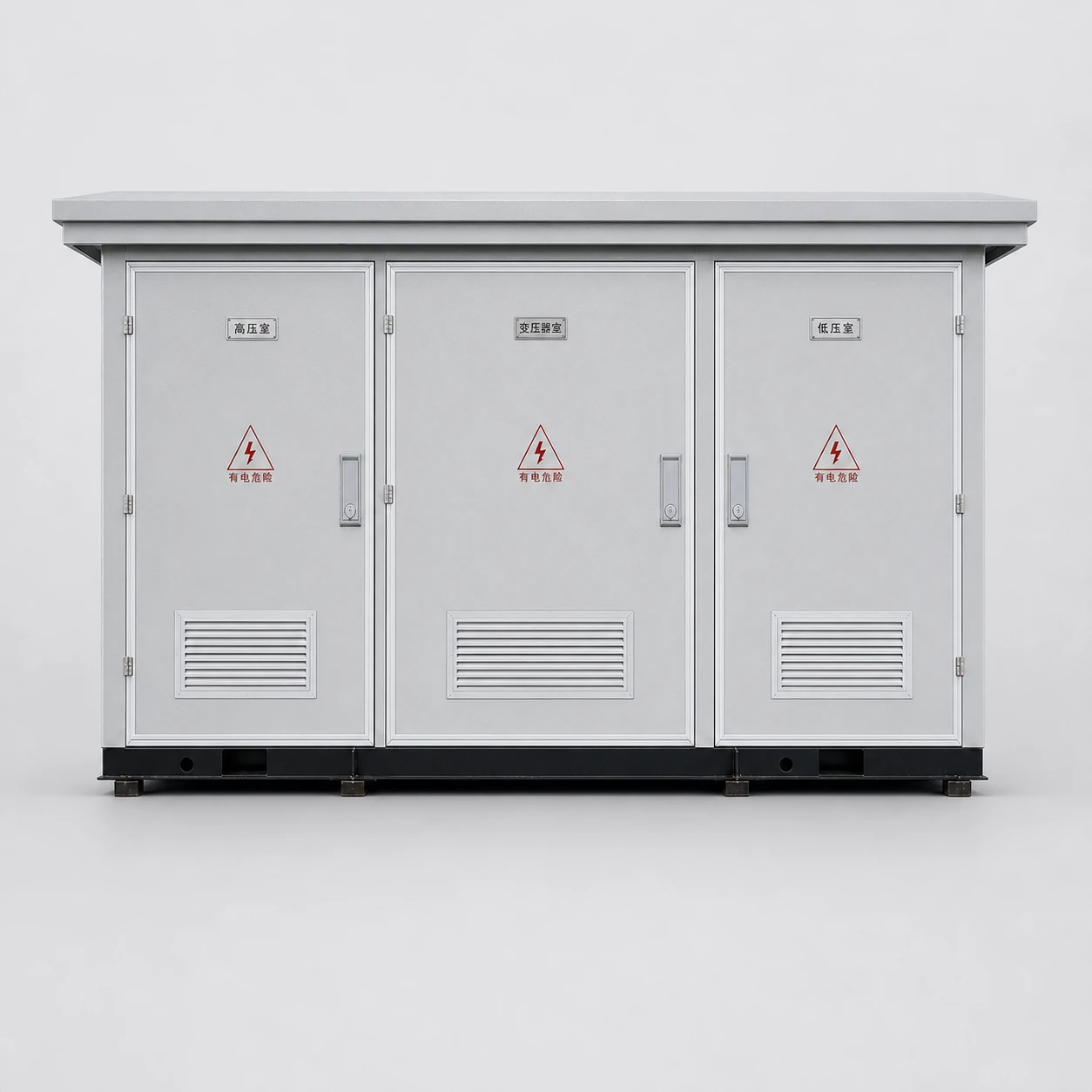

YBM高压／低压预装式变电站
高压室、变压器室与低压室分开布置，用于园区、建筑和工厂配电。
预装式变电站 PREFABRICATED SUBSTATION
沈阳箱式变电站与工程配套箱变
高压开关、变压器与低压配电组合布置，
分别用于常规配电和盾构机电源配套。
日丰电气位于沈阳市于洪区，箱变产品包括 YBM 预装式变电站与盾构机配套箱变。
箱式变电站目录
2 款产品
箱变配置比较
常规箱变按项目供电方案配置，盾构配套箱变还受主机负荷、电源接口和安装位置限制。
左右滑动查看
| 比较项目 | YBM预装式变电站 | 盾构箱变主机电源配套 |
|---|---|---|
| 用途 | 园区、建筑与工厂变配电 | 盾构机主驱动及辅助设备供电 |
| 电源配置 | 按供电方案组合变压器与高低压回路 | 分别核对主驱动、动力辅助和控制电源 |
| 安装 | 基础、电缆沟、接地与维护通道 | 主机安装位置、电缆路径与运输尺寸 |
| 选型资料 | 供电方案、负荷清单及场地布置 | 主机电气图、分组负荷及接口要求 |
容量需结合负荷运行情况选取，变压器、高低压回路与箱体布置应配套核对。
选型条件
负荷与容量
列明设备功率、供电电压和同时运行情况，核对电动机启动及后续增容需求。盾构负荷应按主驱动和辅助设备分组。
负荷清单 / 主机电气图
高低压配置
确认高压接线、变压器形式、低压进出线及计量补偿要求。多种输出电压或不同电源系统应在图纸中分别标明。
供电方案 / 一次系统图
箱体与安装
核对场地或主机可用空间、通风散热、进出线方向、接地和维护通道，同时明确运输尺寸与就位条件。
布置图 / 基础与接口资料
询价资料
箱变报价需列清变压器、高低压设备、箱体及附件范围。相同容量的不同配置，价格也会不同。
图纸与项目要求
- 图纸与数量
- 供电方案、一次系统图、箱体布置及设备数量。
- 负荷与配置
- 负荷清单、容量与电压要求、变压器形式及高低压回路。
- 安装接口
- 项目地点、基础、电缆沟、接地、运输及就位条件。
- 配套安排
- 主机接口要求、预计到货时间及相关设备供货分工。
供货范围
- 主要设备列明变压器、高低压开关设备、计量与补偿配置。
- 箱体与资料明确箱体、通风附件、连接部件及图纸、检验和维护资料。
- 现场分工约定基础施工、运输吊装、电缆连接、接地与调试配合。
采购常见问题
箱变容量为什么用 kVA 表示？
kVA 表示视在功率，设备功率常用的 kW 表示有功功率，两者与功率因数有关。选容量还需考虑同时运行负荷、电动机启动和后续增容。
普通 YBM 箱变可以直接用于盾构机吗？
需要按主机电气图核对输出电压、分组负荷、控制接口和安装位置。盾构主驱动与辅助设备的电源要求可能不同，不能只按总容量套用常规场地配电方案。
箱变的基础施工和设备安装由谁负责？
请在询价时提供项目地点、基础及进出线条件，明确基础施工、接地、运输吊装、电缆接线和调试配合的承担方。设备清单与现场工作应分别列项。
