住宅干线集中配电
柜内进线向各住宅馈线分配电源，每条馈线对应明确的楼栋、单元或下级表箱。分组方式决定出线数量，负荷决定回路容量；这些关系应能从一次系统图与回路编号中直接看出。
低压产品 LOW VOLTAGE

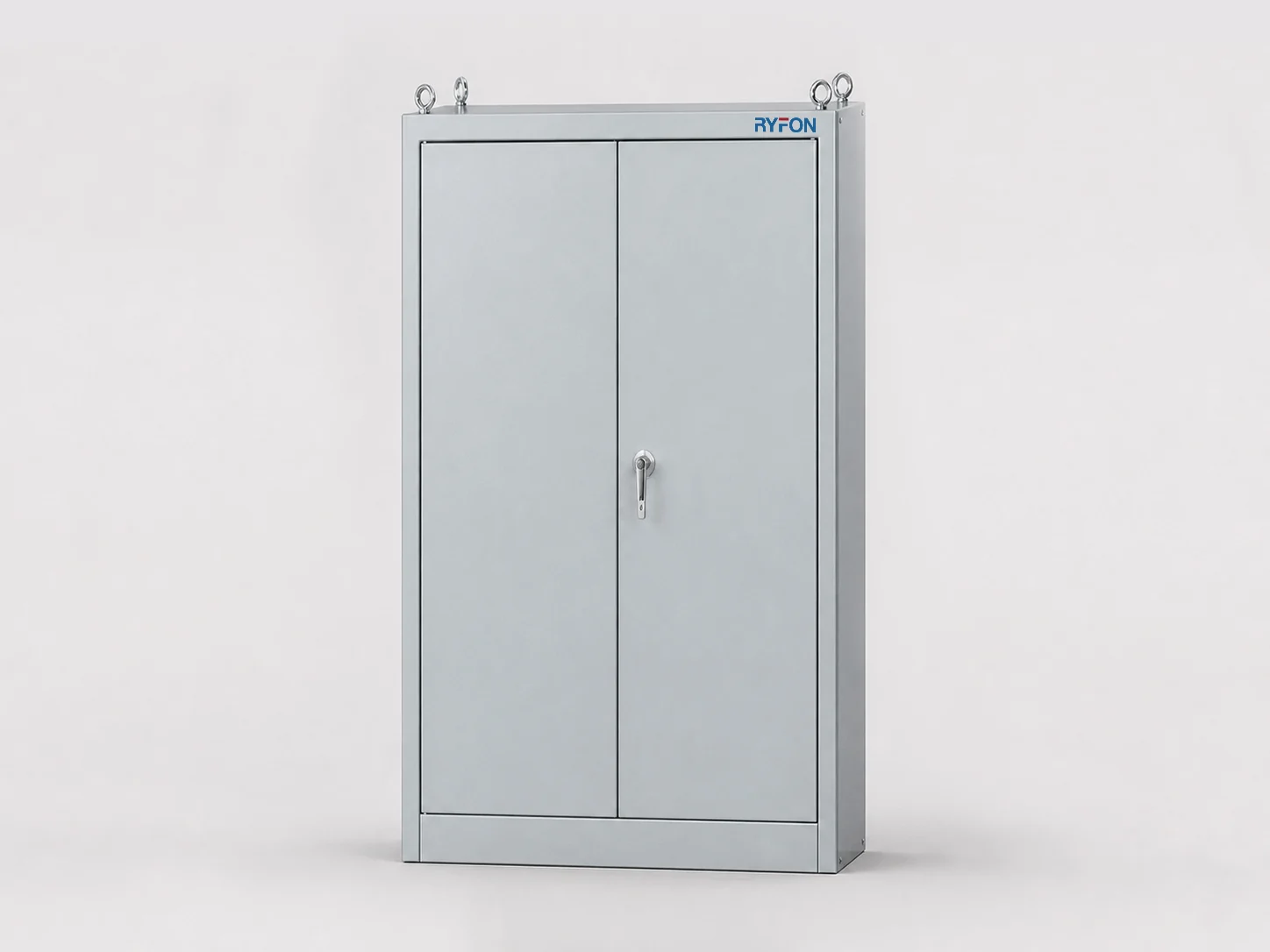

GDZ住宅供电柜
GDZ 住宅供电柜连接上级电源与住宅干线、集中表箱，集中布置进线和馈线回路。回路按楼栋、单元及负荷分组设置，适用于住宅新建或供电改造项目。
- 产品用途
- 住宅集中供电
- 配套对象
- 住宅馈线与集中表箱
- 选型重点
- 供电分组与回路布置
产品介绍
住宅供电回路集中布置
供电柜与计量箱的分工
供电柜负责电源分配和回路操作，集中计量箱负责用户电能计量。配套时要核对两者之间的电缆规格、馈线编号和进线方向。旧住宅改造还涉及原有干线能否保留，以及新旧设备的连接位置。
参数与配置
回路、元器件及安装尺寸，结合项目图纸确定。
| 项目 | 配置说明 |
|---|---|
| 产品型号 | GDZ |
| 产品类别 | 住宅低压供电柜 |
| 主要功能 | 住宅供电回路集中连接与分配 |
| 下级接口 | 集中表箱、住宅馈线及配套干线 |
| 回路安排 | 结合楼栋、单元和负荷分组布置 |
| 操作配置 | 隔离操作与上下级保护方案配合 |
| 布置要点 | 进出线方向、接线空间与检修通道 |
选型资料
楼栋与单元分组
每条馈线连接哪些单元、下带多少表位，会影响出线数量与柜内布置。新增住宅负荷时，上级供电和下级表箱也需要一起核对。
进线与回路操作
进线规格、分路容量和上下级保护配置应与系统图一致。隔离操作、回路保护各自承担的功能，需要在元器件清单中明确。
柜体与电缆位置
安装位置决定进出线方向和柜门开启条件。改造项目还要考虑原有电缆长度、接入位置及可用检修空间。
常见问题
GDZ 供电柜和 MJJG 计量箱有什么区别？
GDZ 分配住宅供电回路，MJJG 集中安装用户电能表及配套计量回路。两者通常通过馈线连接，选型时分别核对供电容量与表位配置。
住宅改造可以沿用原来的柜体尺寸吗？
要看新的出线数量、开关布置及电缆接入空间。外形尺寸相同，内部配置也可能不同；原有柜体照片、回路图和电缆位置能帮助确定改造范围。
新增住户只增加表位就够了吗？
还需核对住宅馈线负荷、供电柜出线和上级供电条件。表位增加解决计量位置，新增用电需求则涉及整条供电回路。
