抽屉层高与回路容量
常见 GCS 抽屉采用 160 mm 层高体系，按器件和回路需求组合不同高度的单元。抽屉与电缆隔室之间通过转接件连接，电缆安装空间不由抽屉高度单独决定。
低压产品 LOW VOLTAGE

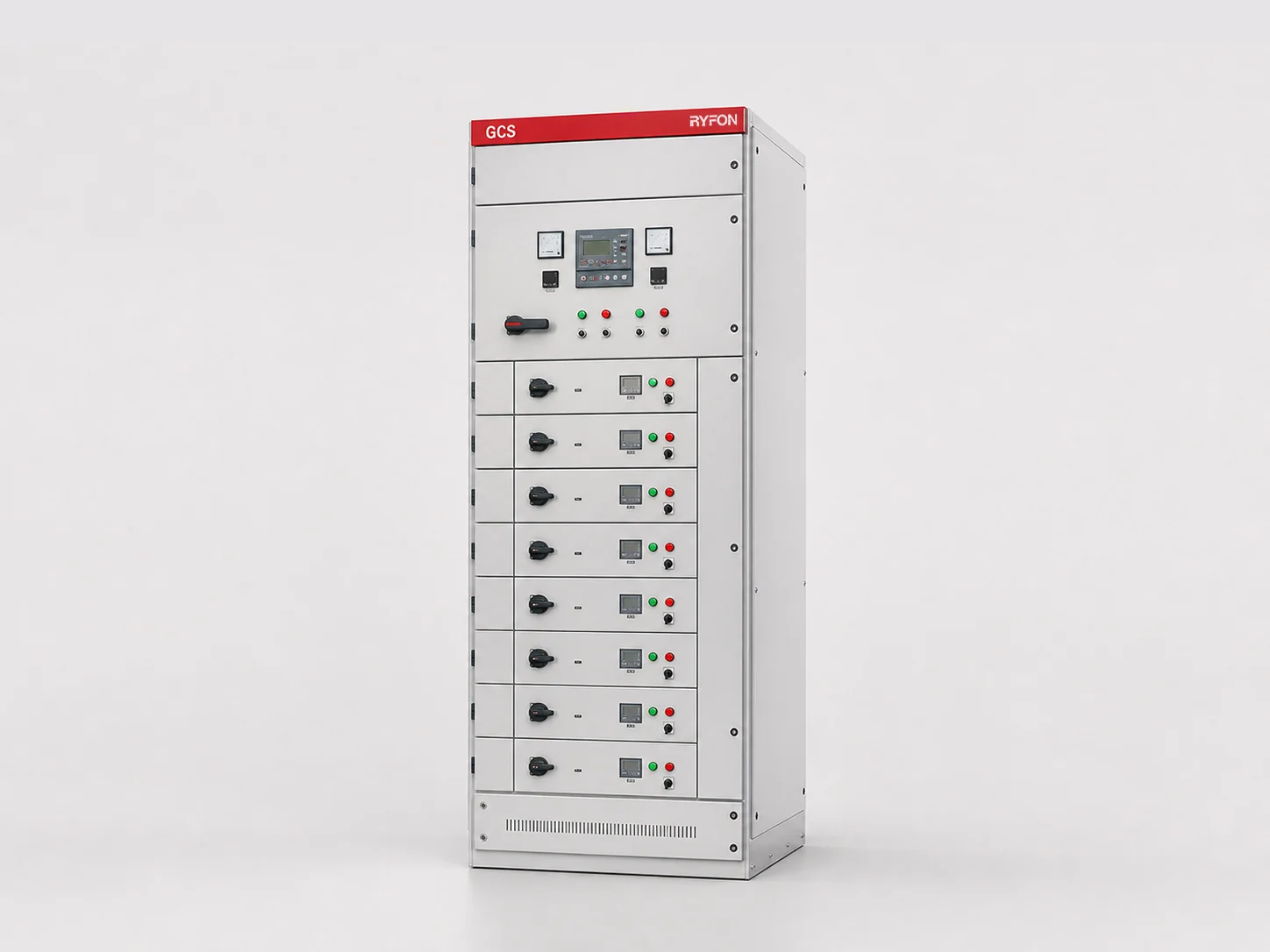

GCS低压抽出式成套开关设备
GCS 用抽出式单元完成低压配电和电动机集中控制，常见抽屉以 160 mm 为层高基础。功能单元与专用电缆隔室分开，通过转接件连接；柜列配置同时考虑动力回路、控制电源及设备联锁。
- 结构形式
- 抽出单元与独立电缆隔室
- 主要用途
- 配电与电动机控制
- 常见抽屉层高
- 以 160 mm 为基础
产品介绍
功能单元与电缆独立布置
电缆隔室与控制接口
馈线柜和电机控制柜设专用电缆隔室，宽度需要兼顾电缆数量、截面与检修条件。主回路与辅助回路分别承担供电和控制任务，远程启停、状态反馈和设备联锁会增加辅助接点及端子需求。
参数与配置
电缆隔室宽度应兼顾电缆数量、截面和检修空间，不能只按柜列总宽度选择。
| 项目 | 配置说明 |
|---|---|
| 设备类别 | 低压抽出式成套开关设备 |
| 主回路电压 | AC 400 V / 690 V |
| 工作频率 | 50 Hz / 60 Hz |
| 常见抽屉层高 | 以 160 mm 为基础组合 |
| 功能分区 | 功能单元室、母线室、电缆室 |
| 单元与电缆连接 | 通过转接件或连接母排接至电缆隔室 |
| 典型电缆隔室宽度 | 240 mm / 440 mm 两档结构方案 |
| 辅助控制电压 | AC 220 V，DC 110 V / 220 V 等选项 |
| 系统接线 | 三相四线或三相五线配置 |
选型资料
配电与设备
提供一次系统图及用电设备清单，说明馈电回路、电动机用途、运行方式和备用要求。
控制与联锁
明确控制电源、就地或远程操作方式、保护配置，以及设备间的联锁和状态反馈需求。
电缆与安装
提供电缆数量、截面和进出线方向，结合安装通道选择电缆隔室及柜列尺寸。
常见问题
GCS 与 GCK 如何比较选型？
常见 GCS 的抽屉层高基础为 160 mm，GCK 常见为 200 mm，母线和电缆连接结构也有区别。小回路数量较多时，应比较实际单元排列；有大截面电缆时，还要比较接线空间与维护方向。
电缆隔室越窄，柜体越省空间吗？
柜宽可能减小，但电缆数量、截面和弯曲半径决定了所需接线空间。隔室过窄会影响电缆排列与端子检修，选择宽度时应同时核对电缆规格、施工和检修空间。
远程控制需要增加哪些配置？
需要相应的控制电源、操作器件、状态反馈接点和外部端子；采用通信控制时还要配置接口设备。远程启停与现场操作之间的切换、联锁关系，应在控制原理图中明确。
